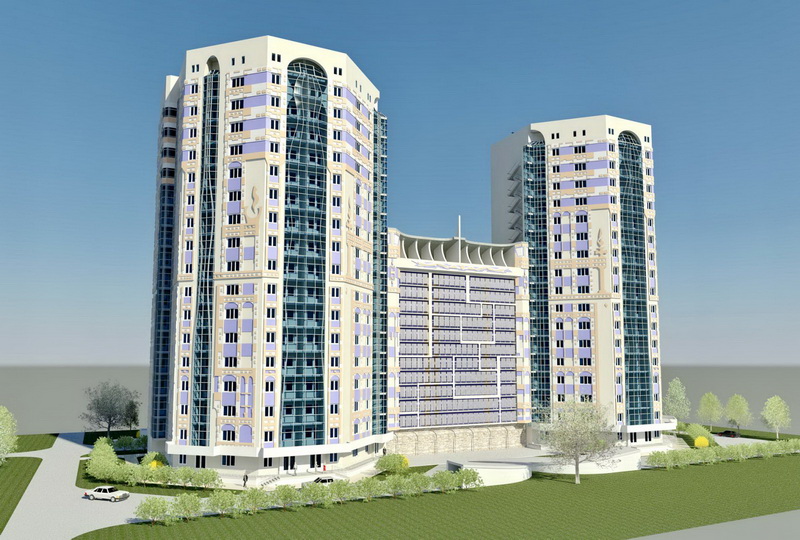

Энергоэффективный двухсекционный 17 этажный жилой дом с пристроенной автоматизированной парковкой

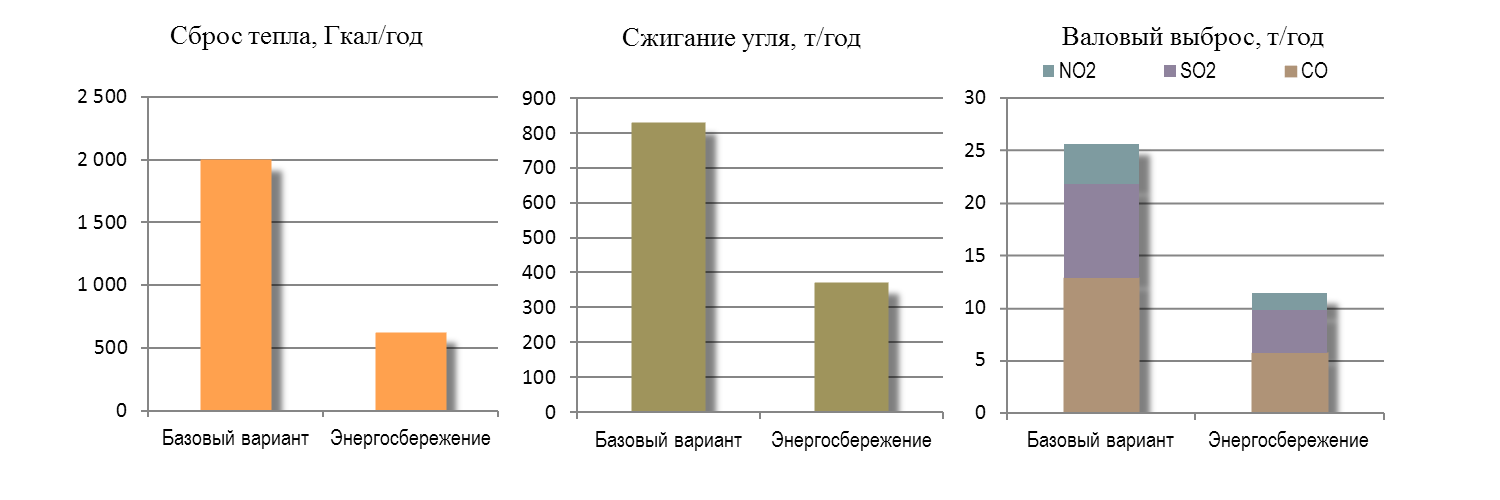

Комплексный подход к архитектурным объемно-планировочным, конструкционным и инженерным решениям позволил разработать эскизный проект здания, оптимального по параметрам стоимости, удобства эксплуатации и экологичности. Здание отвечает требованиям Федерального закона № 261-ФЗ от 23 ноября 2009 года "Об энергосбережении и о повышении энергетической эффективности" и "Требованиям энергетической эффективности зданий, строений, сооружений", а также требованиям Постановления Мэрии г. Новосибирска № 668 от 07.10.2008 "О внесении изменений в Местные нормативы градостроительные проектирования г. Новосибирска". Экономичность и энергоэффективность обеспечивается за счет совместного использования источника централизованного снабжения тепловой и электрической энергией (ТЭЦ), энергосберегающего оборудования и оборудования для использования энергии из альтернативных источников. Примененные архитектурно-планировочные решения повышают эффективность оборудования для использования энергии из альтернативных источников. Класс энергетической эффективности А++.

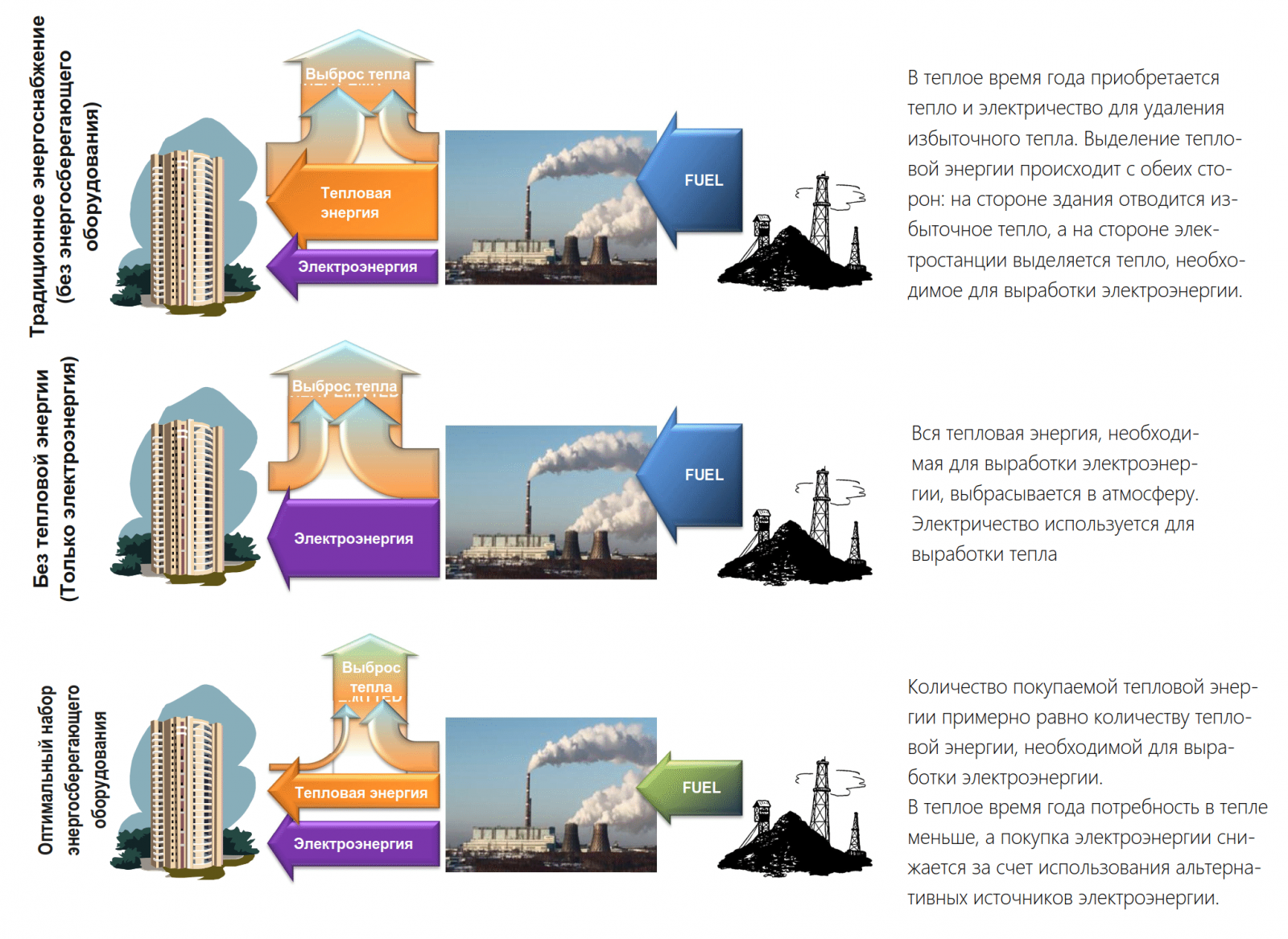

Комплект оборудования подобран таким образом, чтобы добиться определеного соотношения между объемом потребляемых домом от ТЭЦ тепловой и электрической энергии, которое позволяет:
Затраты на оборудование компенсируются за счет менее затратной технологии строительства с применением несъемной опалубки. Анализ принятых решений выполнен с использованием средств информационного моделирования.

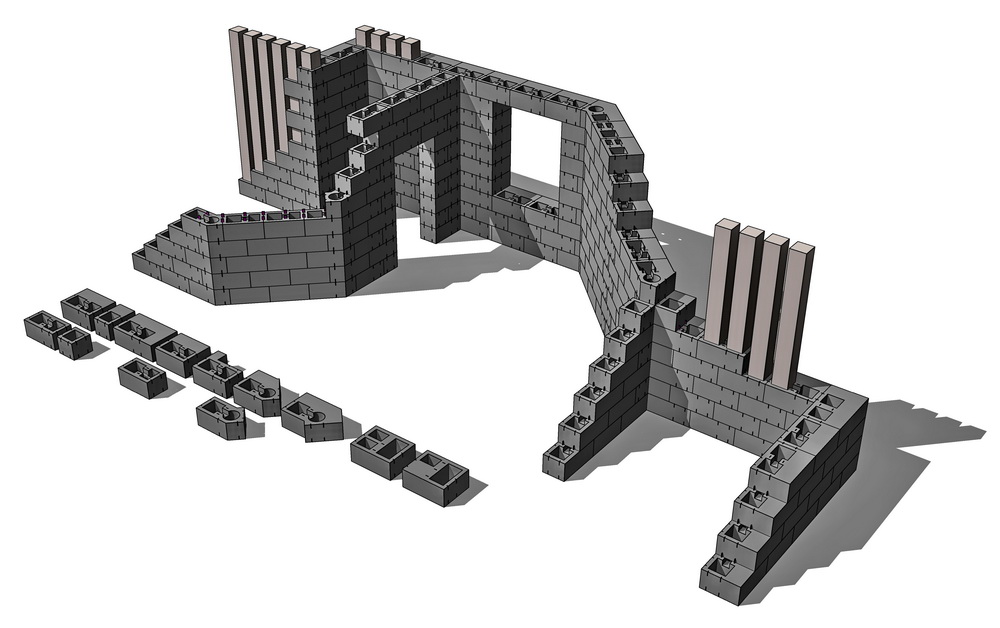

Разработан комплект блоков несъемной опалубки с геометрией, оптимизированной по ряду критериев.
2010-2015

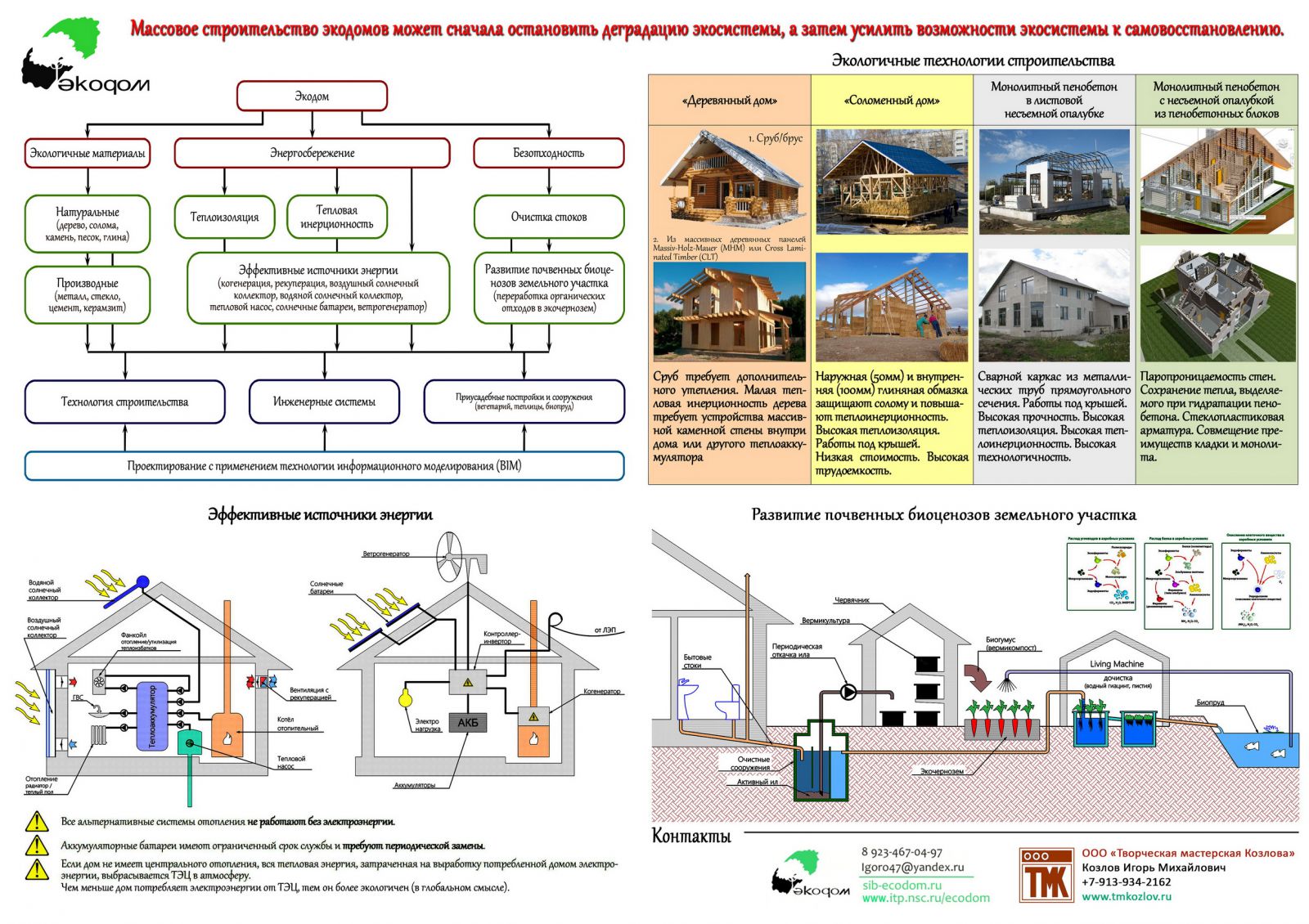

От экодома к экокварталу. Экодом - это не просто жилье из экологичных материалов, не наносящий вред человеку. Экодом позволяет снизить вред, наносимый деятельностью человека среде, в которой живет человек. Более того, экодом позволяет улучшить эту среду за счет деятельности человека.
Инженерное оборудование, позволяющее получать тепловую энергию из альтернативных источников (рекуператор, воздушный и водяной солнечные коллекторы, тепловой насос) не работают без электроэнергии. Для получения электроэнергии на ТЭЦ вырабатывается тепловая энергия, которая полностью или частично выбрасывается в атмосферу. Экодом должен сам вырабатывать электроэнергию (когенерация, солнечные панели, ветрогенератор). Режим выработки электроэнергии не совпадает с режимом потребления и система не может обойтись без аккумуляторов. Следует помнить, что ресурс аккумуляторов ограничен и они требуют периодической замены. Системы очистки стоков требуют периодической откачки активного ила. Этот ил (а так же любые другие органические отходы) может быть переработан вермикультурой в экочернозем, существенно повышающий плодородность почвы. Вода из очистных сооружений может быть доочищена растениями (водный гиацинт или эйхорния, пистия). Такая система доочистки называется Living Machine. Доочищенная вода может быть использована на технические нужды, на полив или сбрасываться в водоемы. Описанные технологии могут применяться на масштабах от дачного участка, усадьбы, до коттеджного поселка, турбазы и даже квартала или района города.

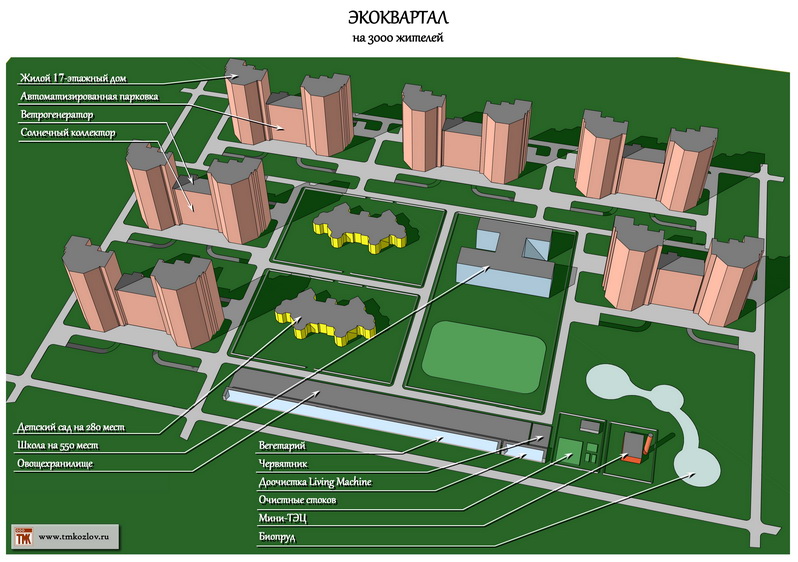

Пример реализации экоквартала на 3000 жителей. Основным источником тепловой и электрической энергии являются сами здания. Уникальное архитектурно-композиционное решение позволяет существенно повысить эффективность оборудования для получения энергии из альтернативных источников. Мини-ТЭЦ является дополнительным (резервным) источником энергии. Стоки собираются в очистные сооружения. Активный ил из очистных откачивается в червятник, вермикомпост которого используется в вегитарии (круглогодичная теплица). Доочищенная вода из Living Machine используется на полив в вегитарии. Вегитарий отапливается солнечной энергией и теплом от мини-ТЭЦ. В условиях города, вентиляция вегитария оснащается каталитическими фильтрами для очистки воздуха от выхлопных газов до углекислого газа, воды и атмосферного азота. май 2015 Концепция решения частного дома, альтернативная купольному домостроению Сочетает в себе достоинства купольных домов и устраняет их недостатки.
Изображения временно не выкладываются. январь 2015 Примеры применения Revit для создания схем Создание схем разделов ЭО, ЭМ, СС, ПБ, ТМ, АТМ, АК и аналогичных в Autodesk Revit.

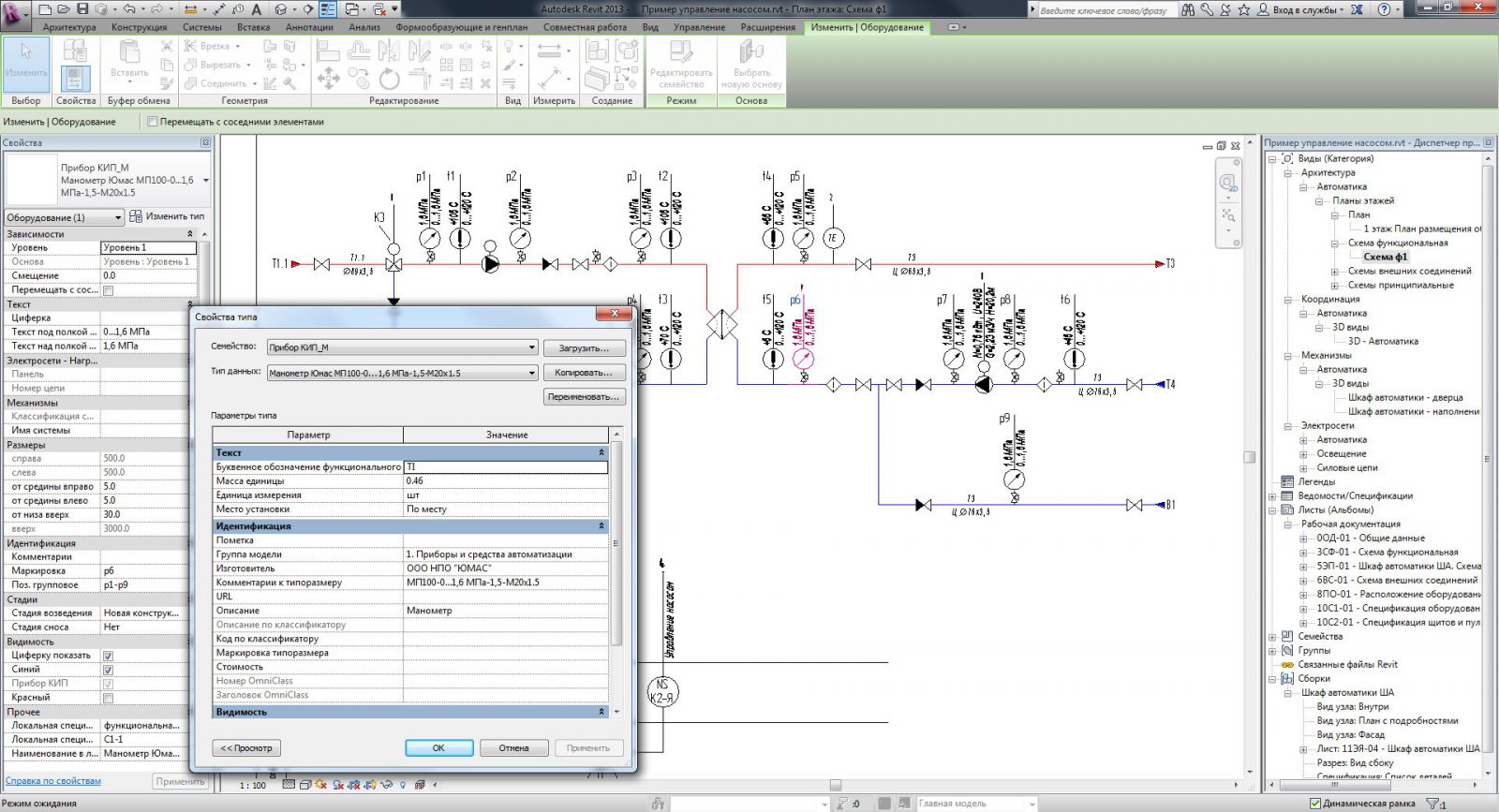

Схема технологическая.

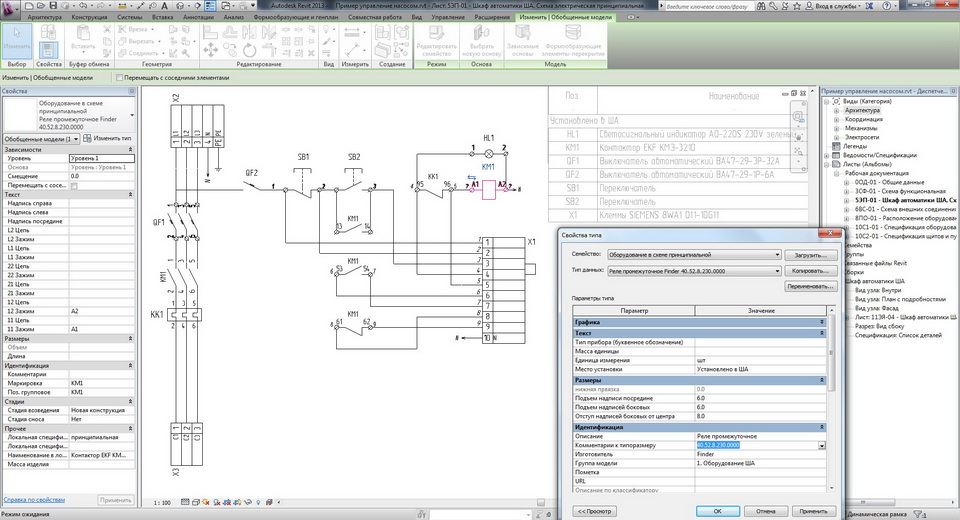

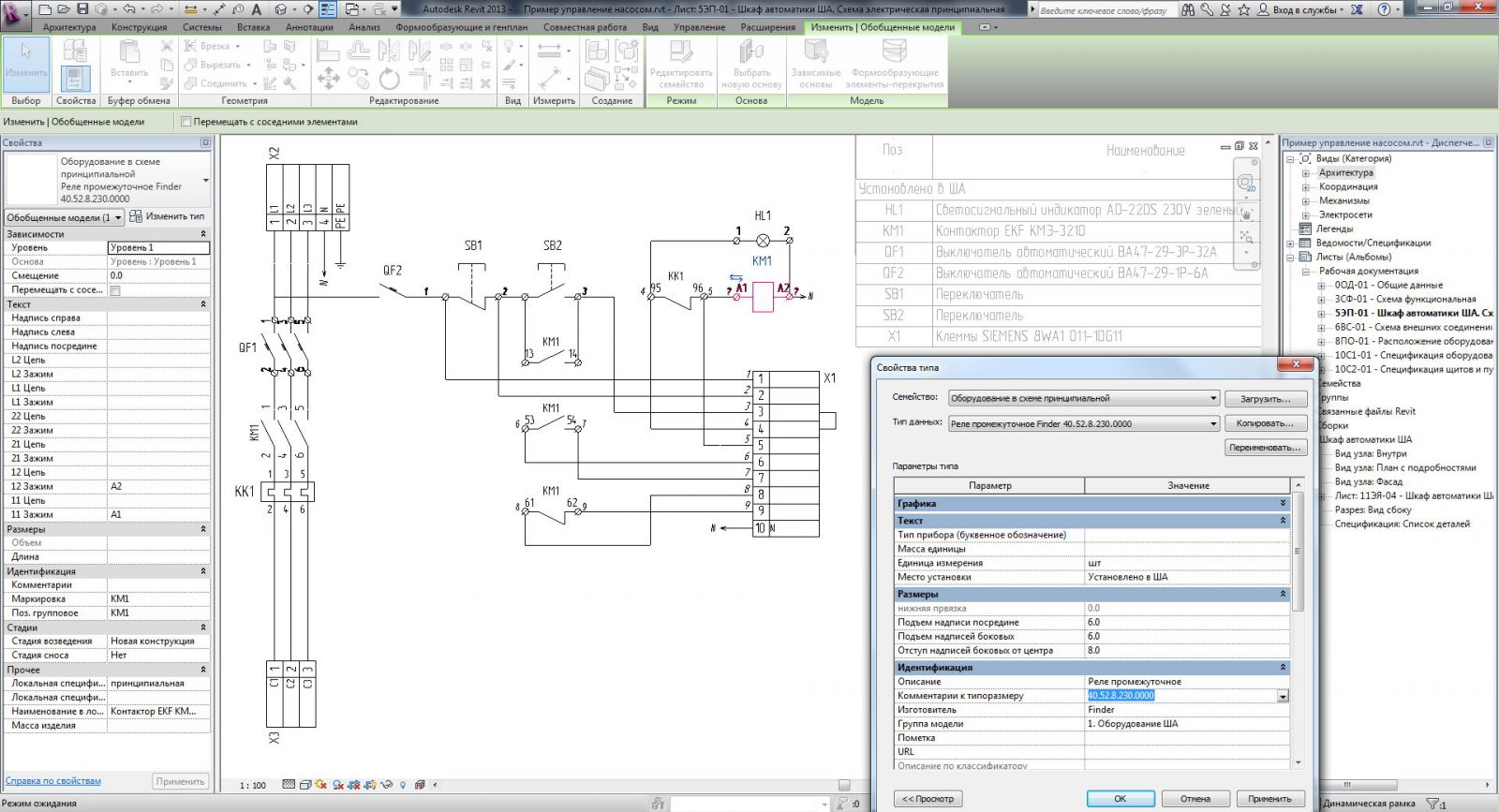

Схема принципиальная.

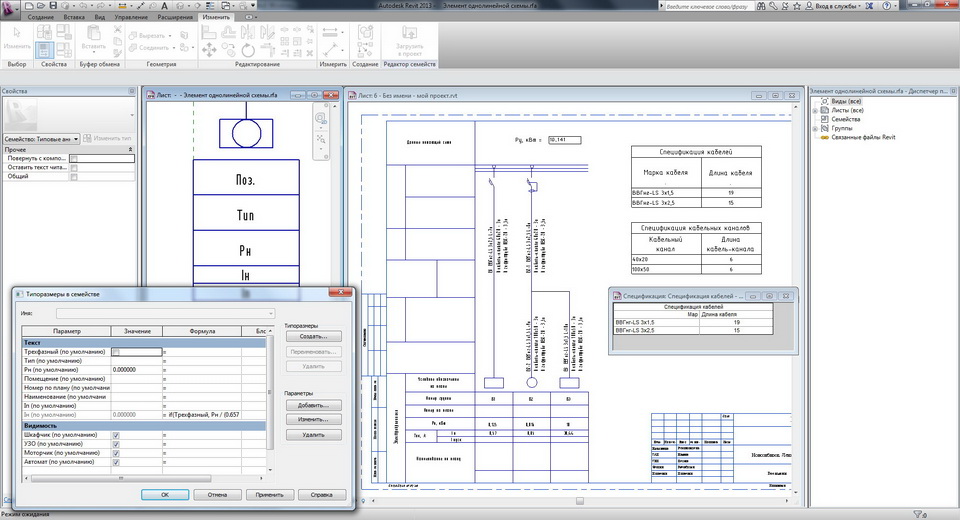

Схема однолинейная.

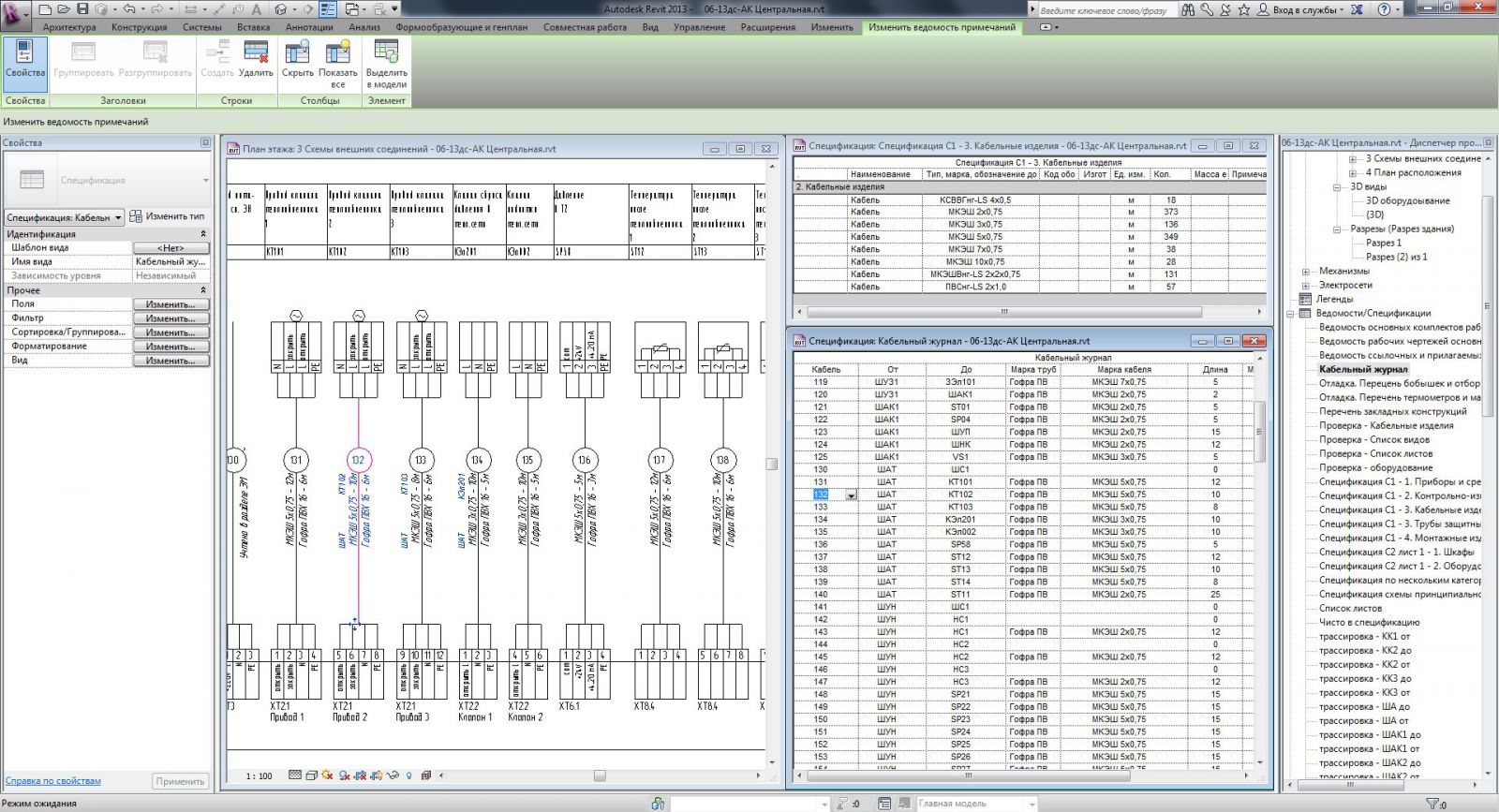

Схема внешних соединений.

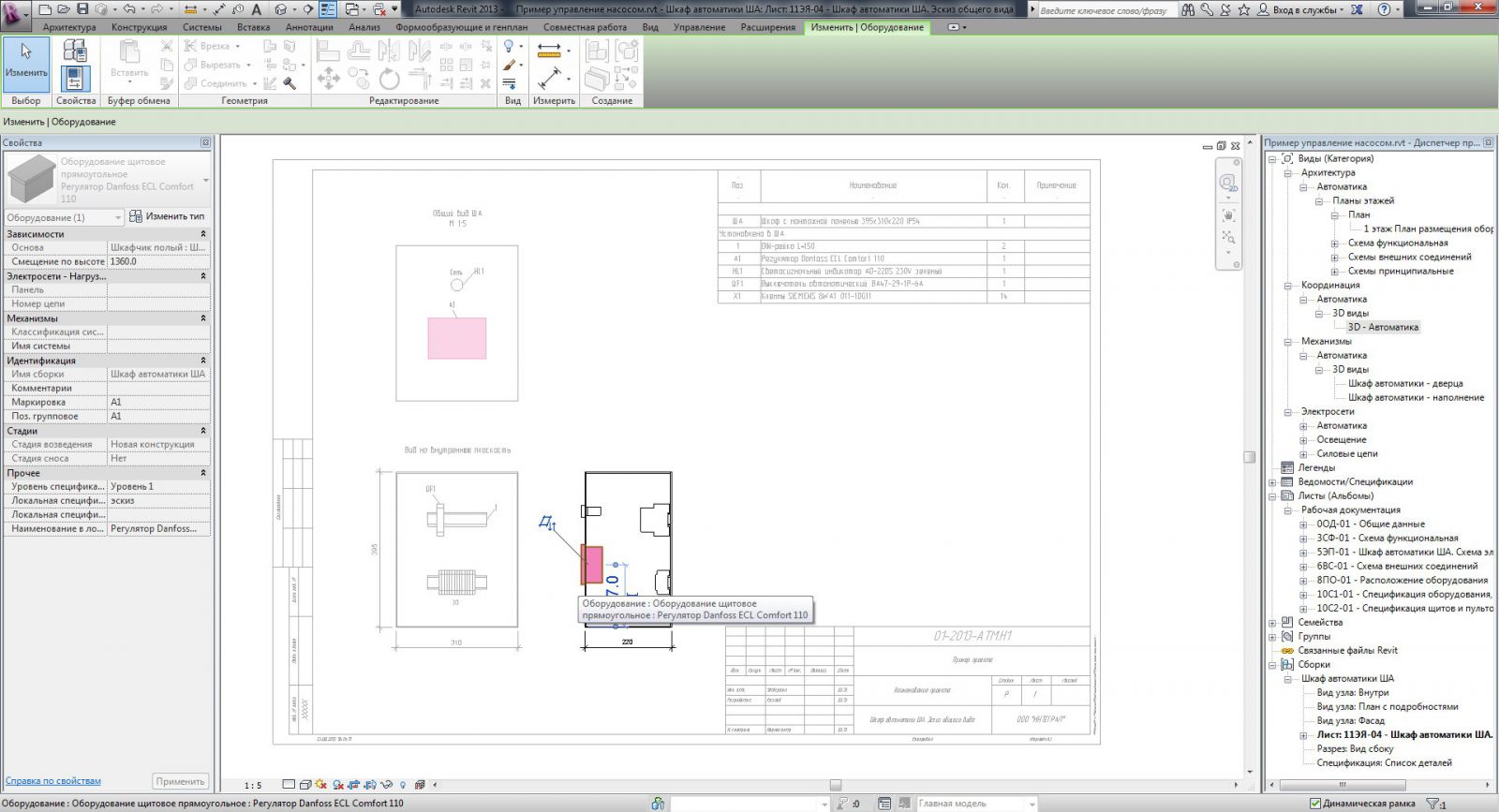

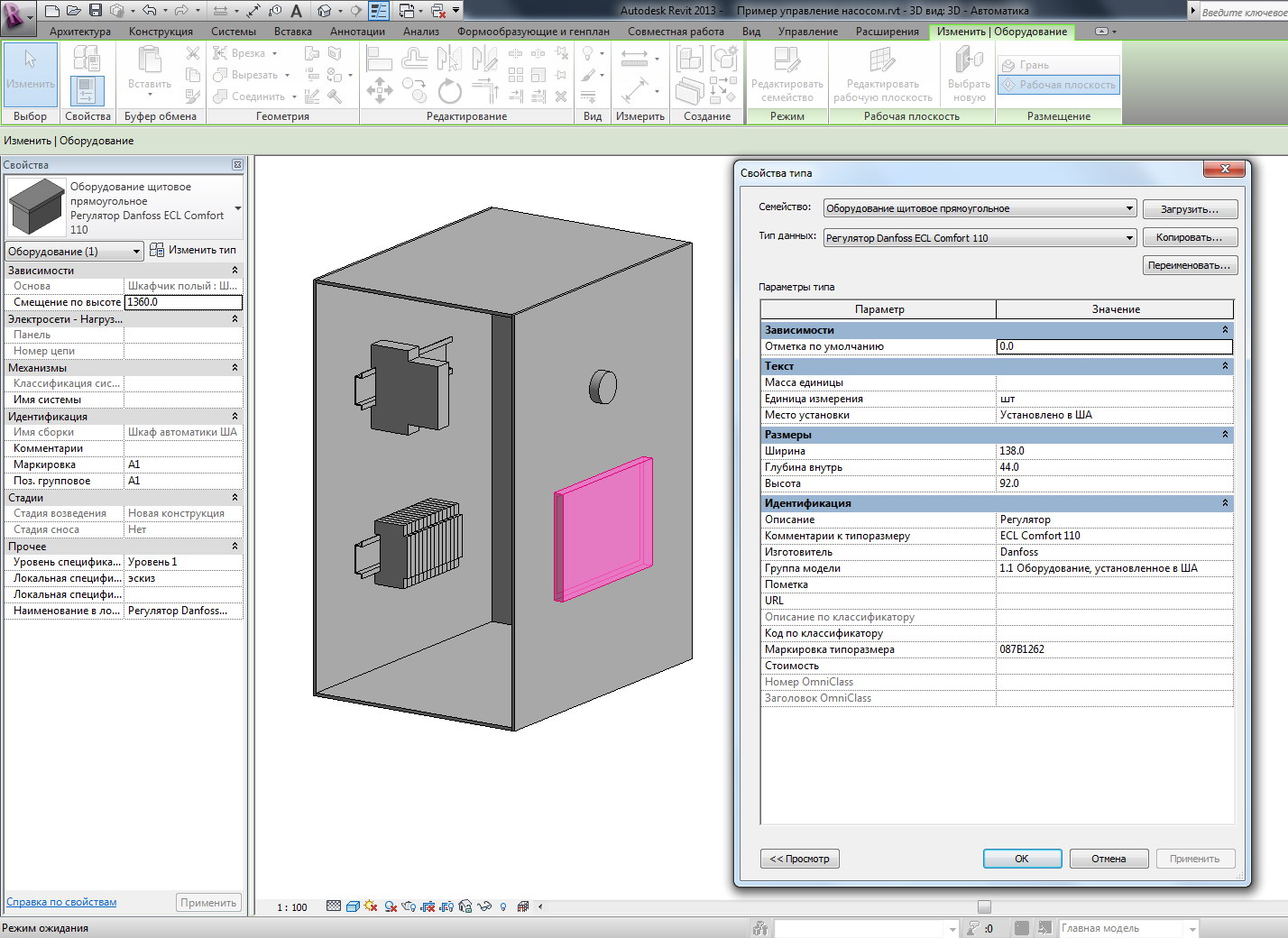

Шкаф автоматизации. ноябрь 2015
|
